Points Clés
- Module récepteur DCF avec antenne DCF réglée sur l’émetteur de signal horaire DCF77 (Francfort 77.5 kHz).
- Date et heure synchronisées avec précision grâce au circuit intégré et au MCU.
- Dimension de la carte : 22×13.5x1mm (sans antenne).
- Qualité de l’antenne : 60x10mm.
- Tension de fonctionnement : 1.1…3.3 V, faible consommation de courant (85µA max).
Description
Décrire:
Module récepteur DCF avec antenne DCF réglée sur l’émetteur de signal horaire DCF77 (Francfort 77.5 kHz). Le signal d’induction d’antenne est envoyé au circuit intégré pour amplification, démodulation, puis identifié par le MCU, de sorte que la date et l’heure du centre de synchronisation soient complètement cohérentes.
Vous trouverez ci-dessous des schémas de configuration et de circuit importants.
Spécifications techniques
- Numéro de produit: DCF-1060N-800
- Catégorie RCCM: Module à fréquence unique DCF/77.5KHz
- Taille PCBA: 21.5×13.5×1.0mm/FR4
- Taille de l’antenne: AR10x60mm/High Q
- Fréquence nominale: 77.5KHz ± 300Hz
- Sensibilité: 26 ± 2dB
- IC de réception: SP6007
- Tension de fonctionnement: 1.1…3.3 V
- Consommation de courant: 85µA max
- Fréquence de réception: 77.5 KHz
- Taille de la carte (sans antenne) Lxlxh: 22×13.5x1mm
- Qualité de l’antenne: LxØ: 60x10mm
- Contenu de la livraison: 1 pièce

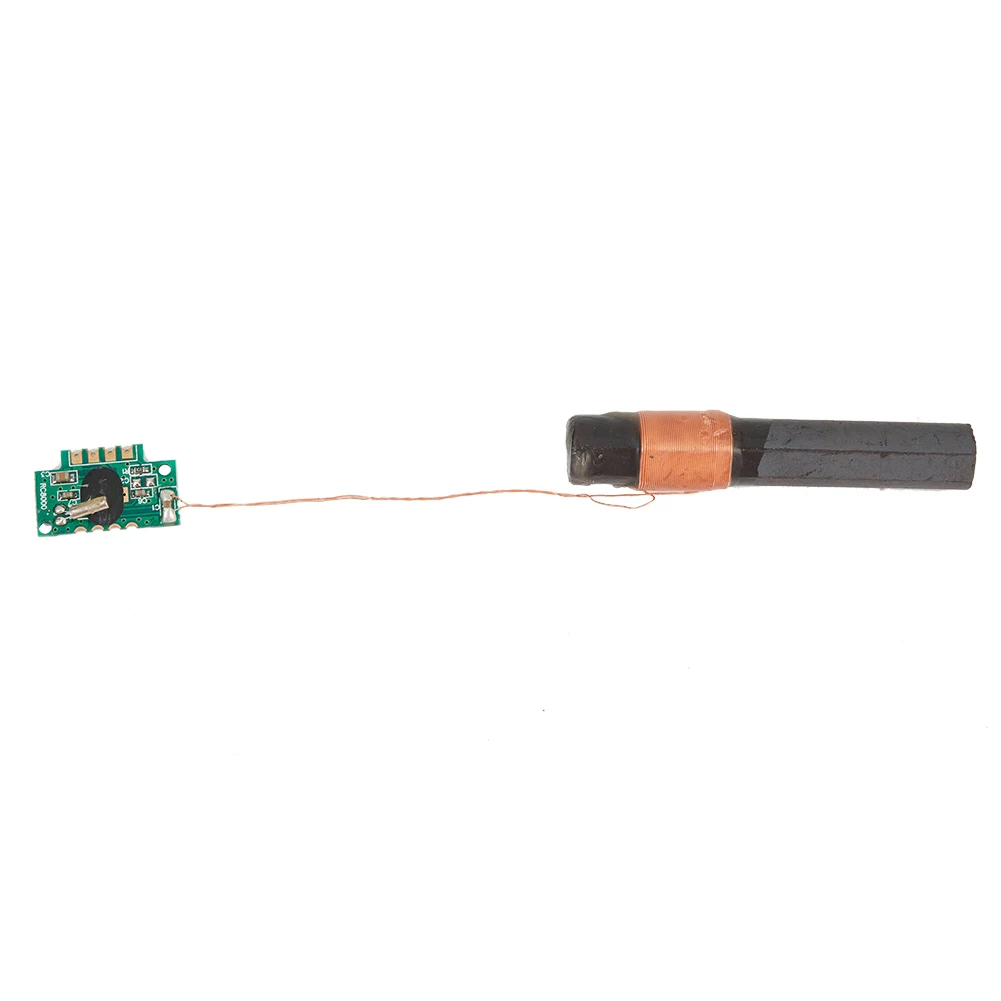

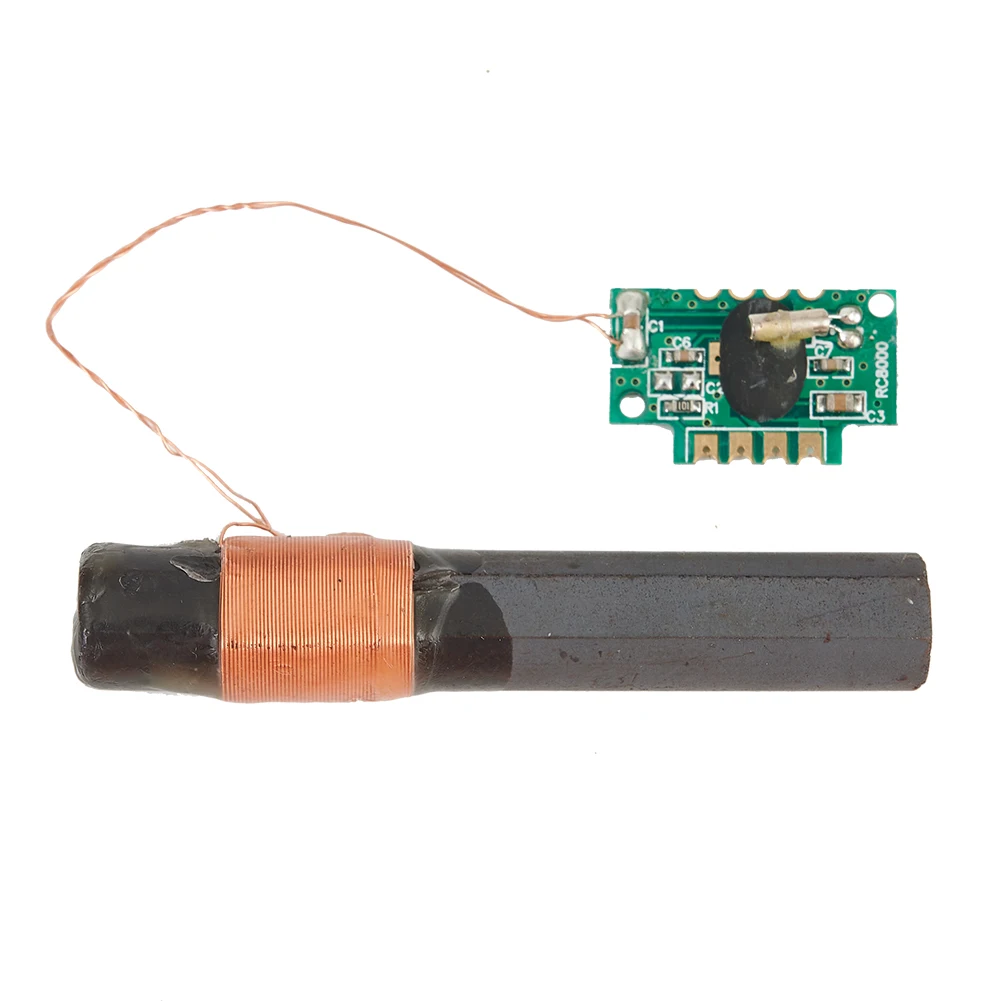

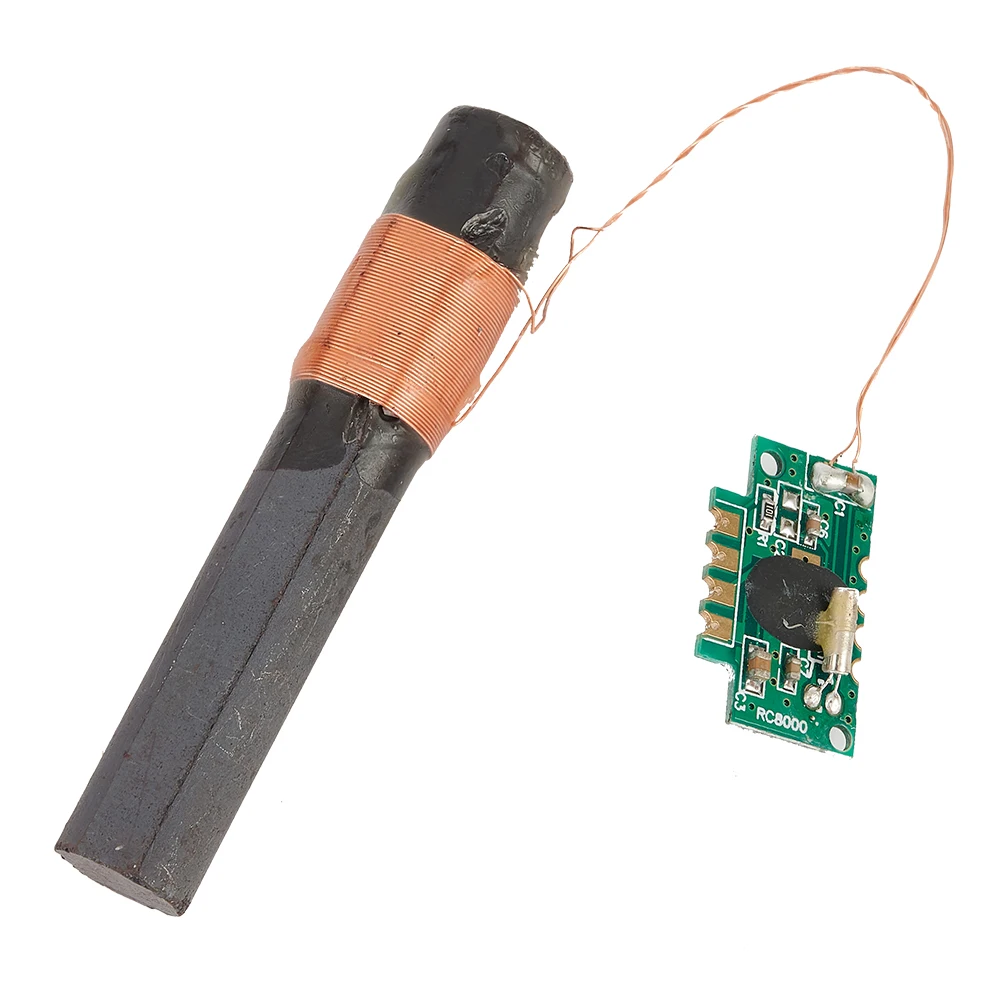

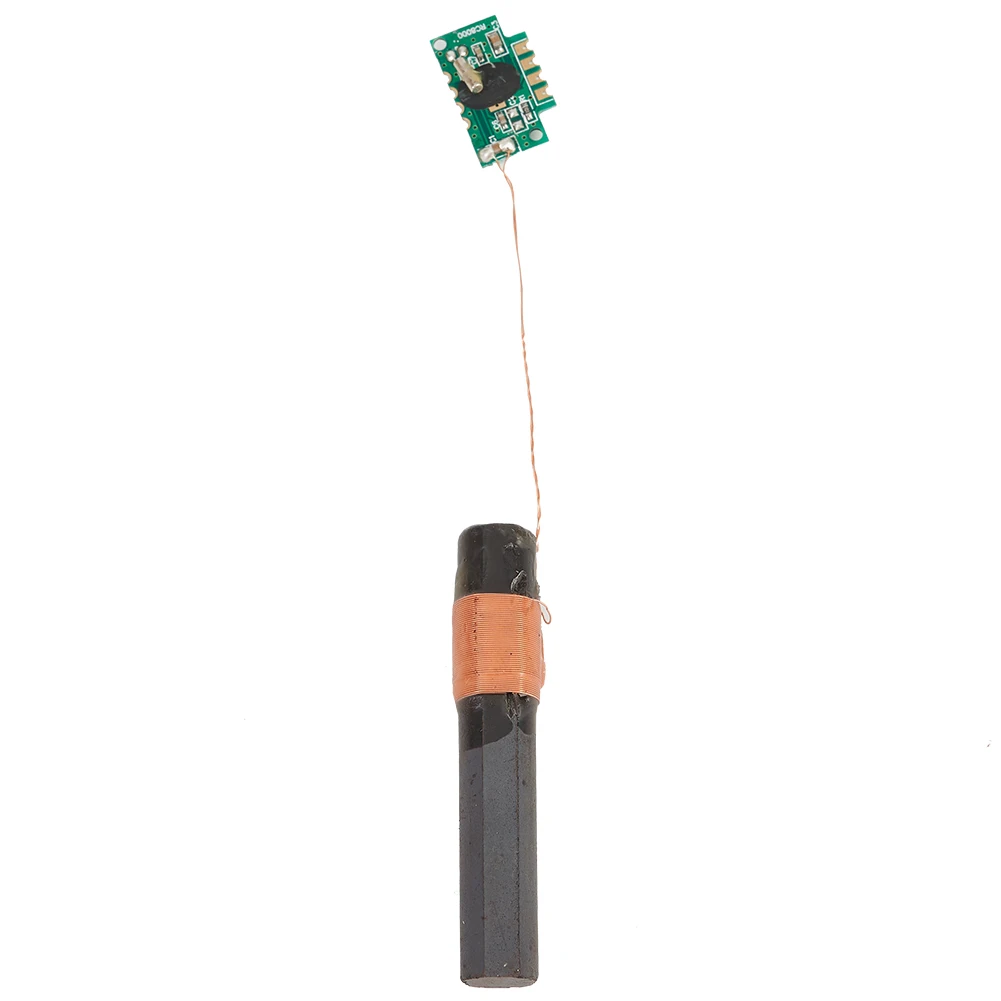

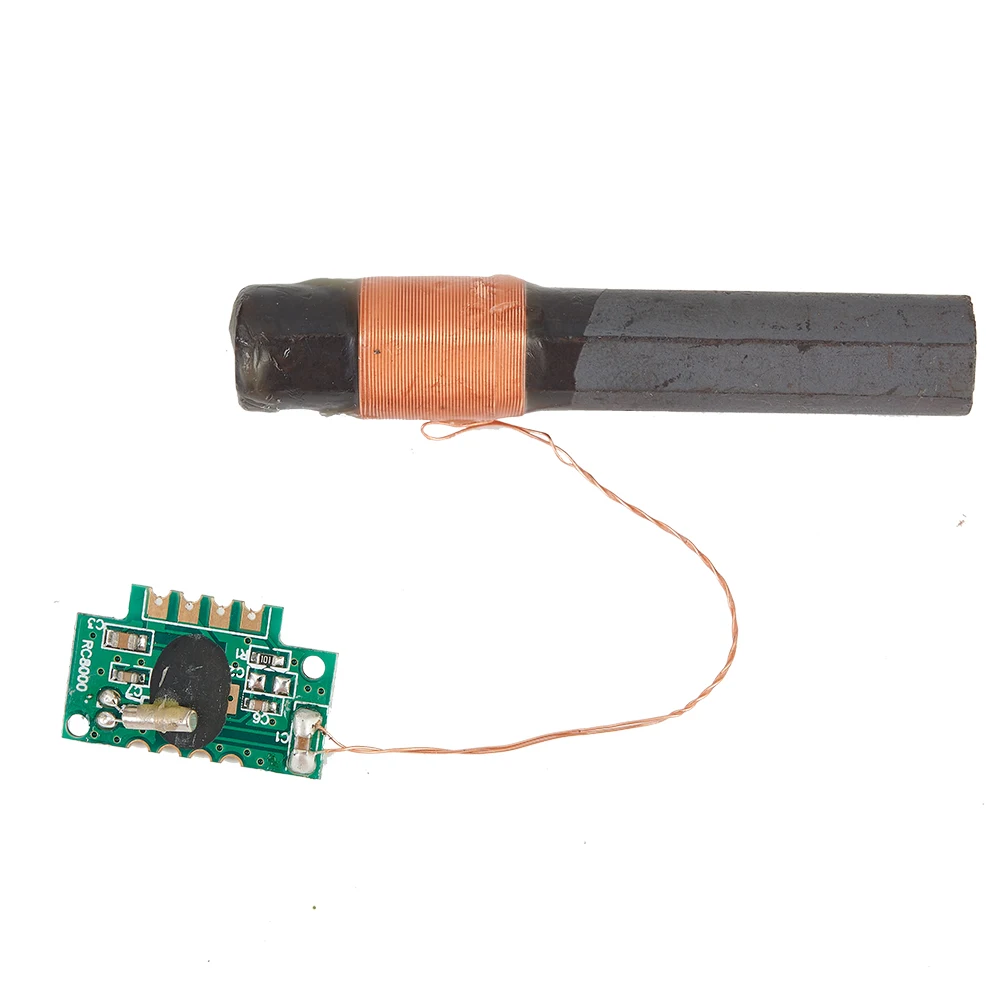

Module récepteur DCF ⇒ avec antenne

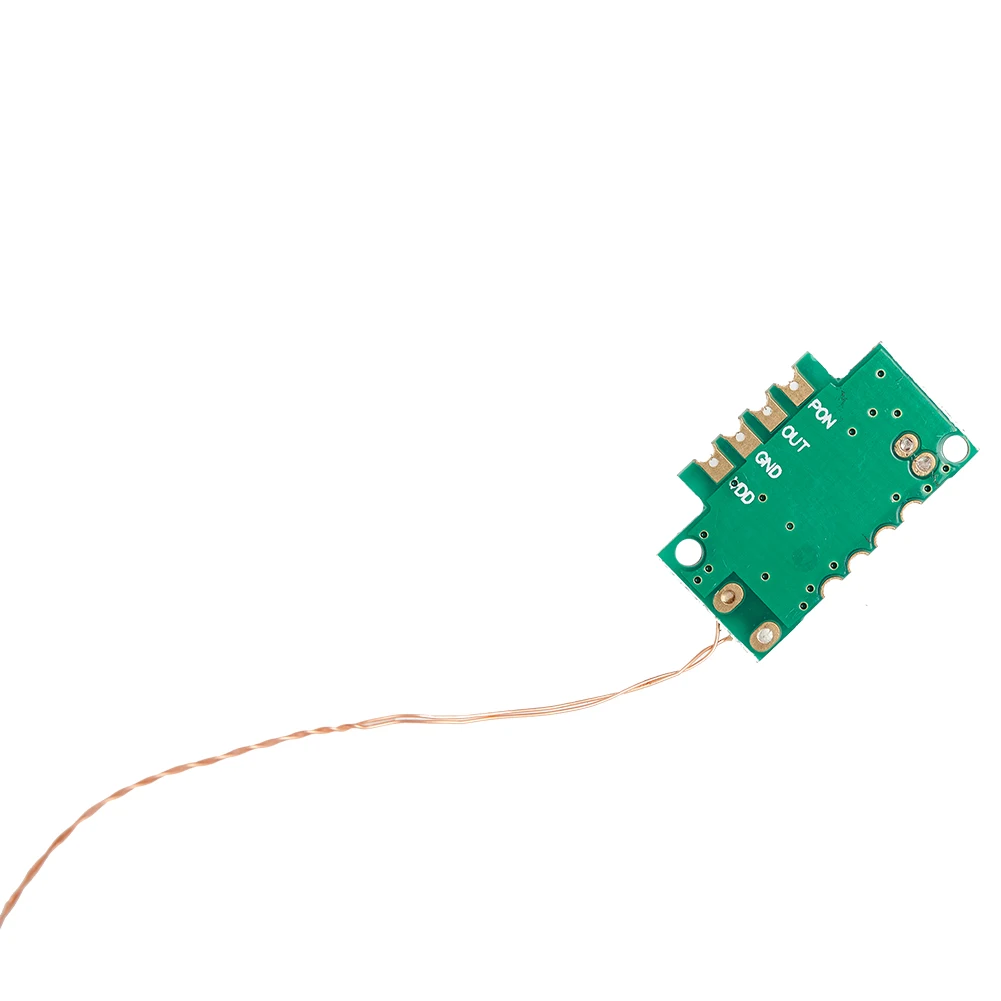

Connexion:
- ⇒ Ground = Pin G
- ⇒ Tension d’opération = Pin V
- ⇒ Données = broche T
- ⇒ Marche/arrêt = Pin P1
Remarque importante:
- ⇒ PIN P1 est un commutateur marche/arrêt et doit être réglé sur logique faible.
Remarque: Les modules à fréquence unique ne peuvent pas être commutés entre différentes fréquences de DCF/WVB/HBG/BPC, les modules à double fréquence JJY peuvent être commutés entre 40K/60K deux fréquences, pour faire un certain module à fréquence unique, seulement peut recevoir des signaux dans cette bande de fréquence.
Le paquet comprend:
- 1 * Module récepteur
Que pensent les clients du produit?
Malheureusement, il n’y a pas encore d’avis de clients sur ce produit. Cependant, en se basant sur les spécifications techniques, quelques avantages et limitations peuvent être identifiés.
Avantages du produit:
- Module récepteur DCF avec antenne intégrée pour une meilleure réception du signal horaire.
- Date et heure synchronisées avec précision pour une gestion du temps fiable.
- Taille compacte et faible consommation de courant pour une utilisation pratique et économique.
Limitations du produit:
- Le module ne peut recevoir que des signaux dans la bande de fréquence de 77.5 KHz, ce qui limite sa compatibilité avec d’autres fréquences de signal horaire.
- Le commutateur marche/arrêt (Pin P1) doit être réglé sur logique faible, ce qui peut nécessiter une configuration supplémentaire.
Avis sur le produit
Le module récepteur Ardu37-Microthoracde temps radio DCF77 est un choix idéal pour ceux qui recherchent un moyen précis et fiable de synchroniser leur système avec le signal horaire DCF77. Grâce à son antenne intégrée et à son circuit intégré performant, ce module garantit une réception optimale du signal et une synchronisation précise de la date et de l’heure.
La petite taille de la carte (22×13.5x1mm) et sa faible consommation de courant (85µA max) en font un choix pratique pour une utilisation dans divers projets électroniques. De plus, sa tension de fonctionnement allant de 1.1 à 3.3V permet une compatibilité avec une large gamme de systèmes.
Cependant, il est important de noter que ce module ne peut recevoir que des signaux dans la bande de fréquence de 77.5 KHz, ce qui peut limiter sa compatibilité avec d’autres fréquences de signal horaire. De plus, le commutateur marche/arrêt (Pin P1) doit être réglé sur logique faible, ce qui peut nécessiter une configuration supplémentaire selon les besoins de chaque utilisateur.
En conclusion, le module récepteur Ardu37-Microthoracde temps radio DCF77 offre une solution pratique et fiable pour la synchronisation précise de la date et de l’heure. Avec sa petite taille, sa faible consommation de courant et sa compatibilité avec une large gamme de systèmes, il peut répondre aux besoins de nombreux projets électroniques.
FAQ
1. Est-ce que ce module est compatible avec d’autres fréquences de signal horaire?
Non, ce module ne peut recevoir que des signaux dans la bande de fréquence de 77.5 KHz.
2. Est-ce que ce module est facile à installer?
Oui, ce module est facile à installer grâce à sa petite taille et à sa connexion simple.
3. Est-ce que ce module est compatible avec tous les systèmes électroniques?
Oui, ce module est compatible avec une large gamme de systèmes électroniques grâce à sa tension de fonctionnement de 1.1 à 3.3V.
